OPPO 公开新型水凝胶手机散热保护壳专利

集微网消息，随着电子工业的快速发展，在电子设备日趋小型化、多功能化和高性能化的同时，单位面积产生的热量也急剧上升。因此，散热成为至关重要的问题，很大程度上制约着电子设备的使用性能。

近日，OPPO 联合武汉大学推出了“冰肤散热保护壳”，该手机壳内部布满新型的 Glacier Mat 材料，吸收空气中的水分，并通过水分蒸发带走手机的热量。这种设计十分方便水分的蒸发，并且冰肤散热保护壳表面布满了格栅，颜值也十分高。

这种散热方案为 OPPO 在 2020 年 12 月 28 日申请，名为“散热件和电子设备”的发明专利（申请号：202023232117.2），申请人为 OPPO 广东移动通信有限公司。

根据该专利目前公开的相关资料，让我们一起来看看这项散热方案背后的秘密吧。

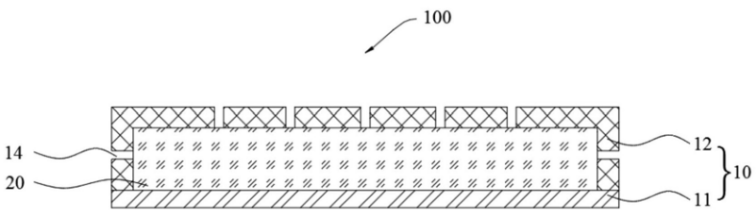

如上图，为该专利中发明的散热件 100 的结构示意图，该散热件主要包括壳体 10 和水凝胶相变结构 20，在壳体上设置有导热底壁 11 和围绕导热底壁设置的第一腔壁 12，在第一腔壁上设置有通气孔 14。导热底壁和第一腔壁围设形成收容腔 13，其中容纳着水凝胶相变结构设置。

导热底壁可以将热量传递至收容腔中的水凝胶相变结构，水凝胶相变结构吸收热量至相变温度后，内部水分蒸发产生水蒸气。由于导热底壁的阻挡作用，产生的水蒸气通过第一腔壁上的通气孔扩散至散热件的外部，从而实现散热的作用。

更为重要的是，水凝胶相变结构能够通过第一腔壁上的通气孔从外界吸收水汽，保证水凝胶相变结构内部水分含量，以实现长期有效的循环散热。因此，这种水凝胶相变结构的潜热高，在相变过程中可以带走大量的热量，从而实现快速、高效的散热。使得这种散热件无需外界能量即可实现散热，更加绿色环保且散热效果优异。

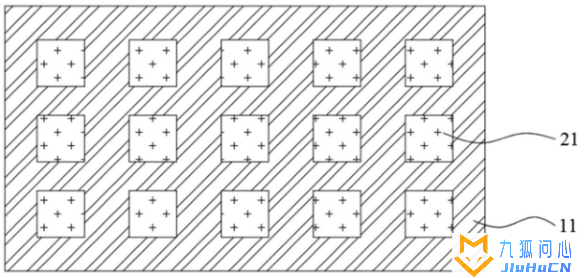

如上图，为该专利中提出的水凝胶相变单元的分布示意图，水凝胶相变结构由多个间隔设置的水凝胶相变单元 21 所组成，相邻水凝胶相变单元之间的间隙与通气孔连通，通过设置多个水凝胶相变单元，有利于进行大面积的散热。并且多个水凝胶相变单元之间间隔设置，节省了水凝胶相变材料的使用。同时，相邻水凝胶相变单元之间的间隙与通气孔连通，从而产生水蒸气通道，也保证了水蒸气的扩散。

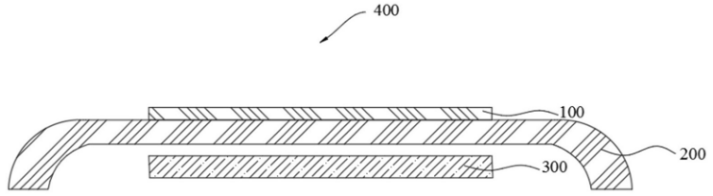

最后，如上图，为该专利中展示的佩戴有这种散热器件的电子设备的截面示意图，其中，电子设备 400 包括外壳 200、发热元件 300 和散热件 100。散热件佩戴在外壳上且与发热元件对应设置，散热件的导热底壁 11 设置在水凝胶相变结构 20 和发热元件之间。

发热元件发生产生的热量通过外壳传递至散热件的导热底壁上，再通过导热底壁传递至水凝胶相变结构中，水凝胶相变结构达到相变温度后，内部水分蒸发通过第一腔壁上的通气孔扩散至散热件外部，从而实现了对电子设备的散热作用。

以上就是 OPPO 发明的配备有水凝胶材料的手机散热保护套方案，该方案中的水凝胶相变结构通过吸热，使得内部水分发生相变并产生水蒸气，水蒸气通过腔壁上的通气孔传递至散热件的外部，从而实现散热。该方案无需外界能量即可实现散热，具有较高的散热效率。
