2.5G LAN口光猫中兴F7607P拆机

前些天闲鱼价599元，听说现在涨了些。 中兴F7607P的包装：
全光智能网关，即支持FTTR组网。是这意思吧!

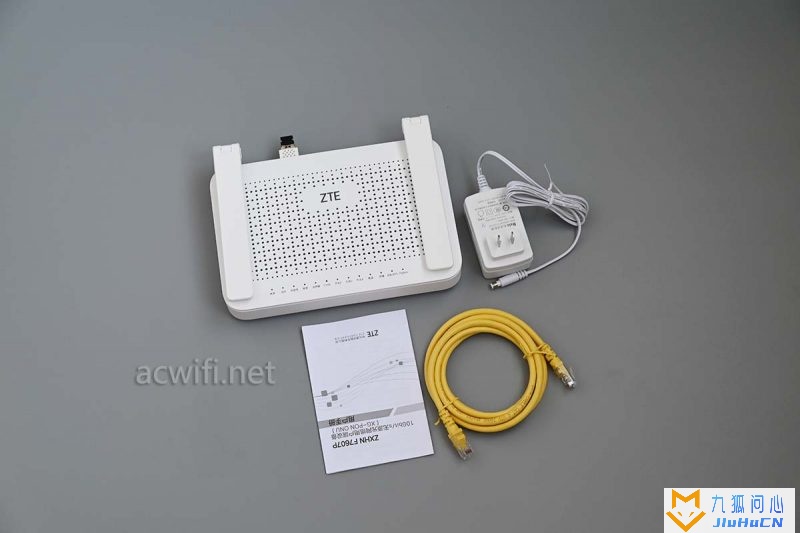

取出机身和配件 ：

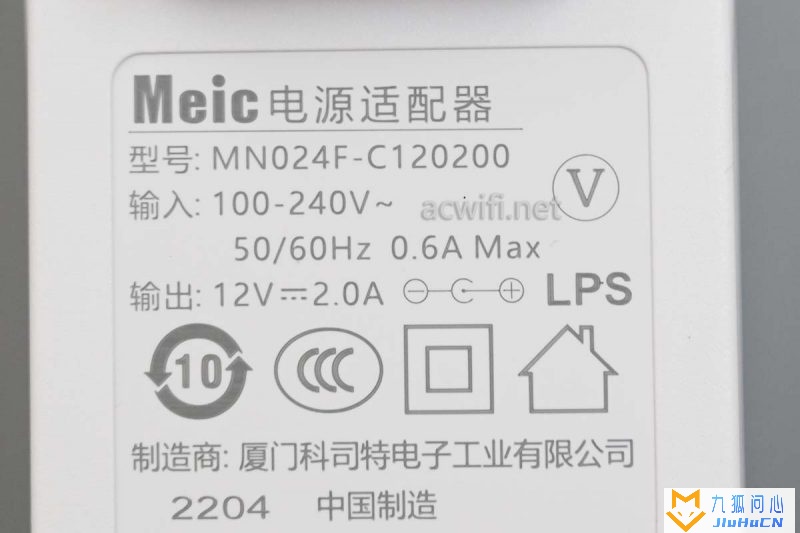

电源输出规格是12V/2A，好少光猫会有这个电源规格。实测只插2.5G 网口的情况下，待机功率是12.8W，如果拨掉GPON的光模块，待机功率会降1W多，也就是11W多一点的待机。

用24W电源是有必要的，待机功率高了，所以整个机身温度也比较高。

两根天线可以完全折叠，光猫就应该这样子的天线设计，好塞弱电箱呀。

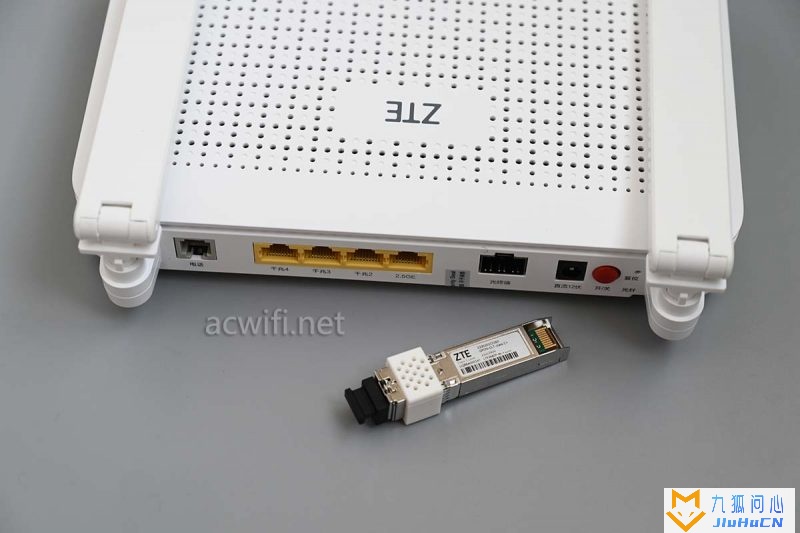

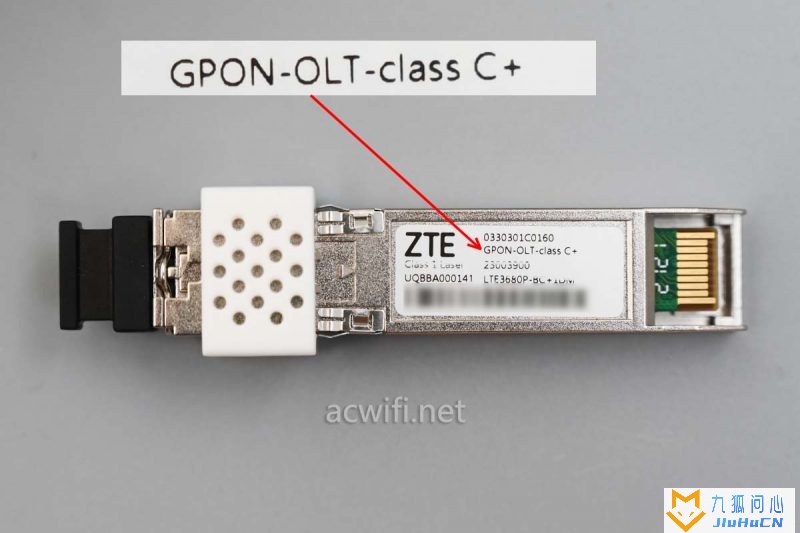

跟机的一个光模块，还自带了一个散热块，摸上去有点软，像硅胶的材质，起到散热作用吗？ 运行两小时后拿出来摸着模块有点温，如果你不用它就把它拨出来，可以减少1.3W的待机功耗。

这个光模块不是用来插宽带光线上网的，而是用来与支持子路由组FTTR用。我没有中兴G1620，不能连接看看这个模块的速率能有多少。

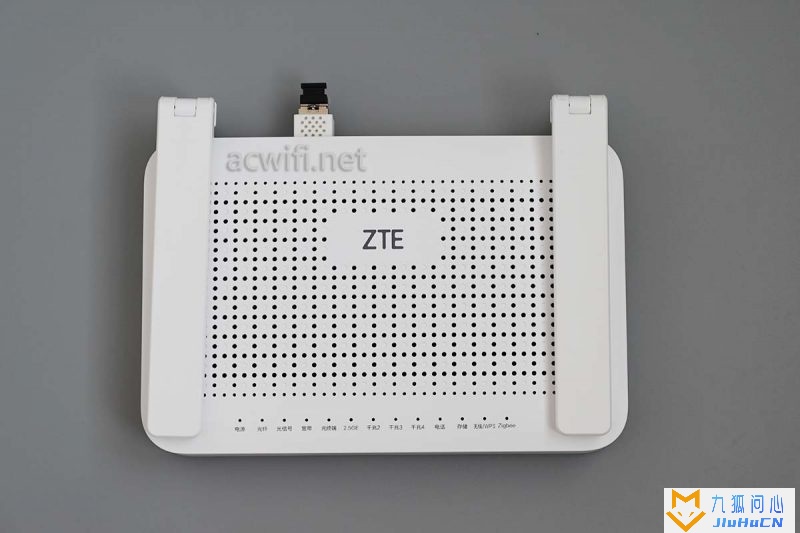

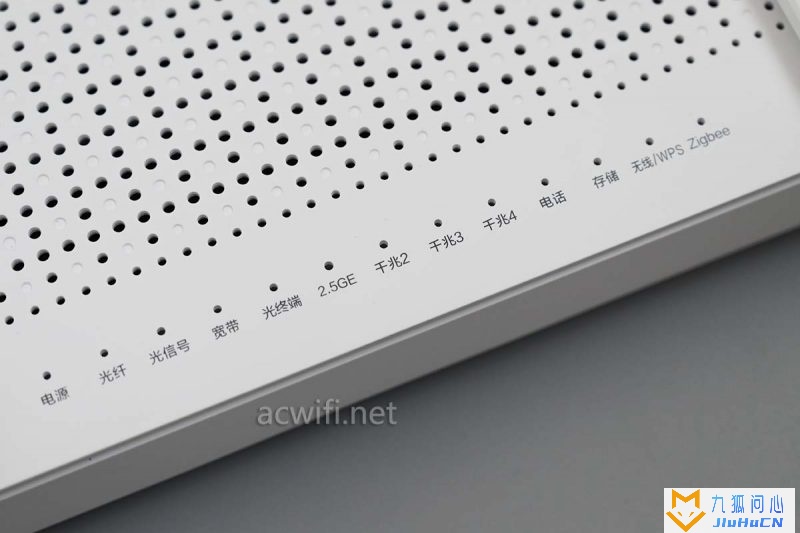

一串长长的状态指示灯：

背面的接口:

这光猫的重点就是2.5GE口，即支持2.5G网口的光猫。

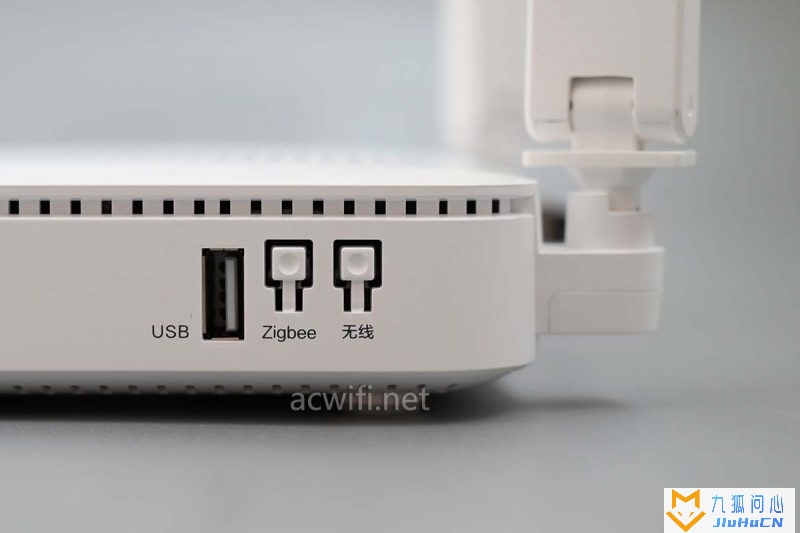

侧面还有USB2.0口，无线开关，居然还有个Zigbee开关。。。

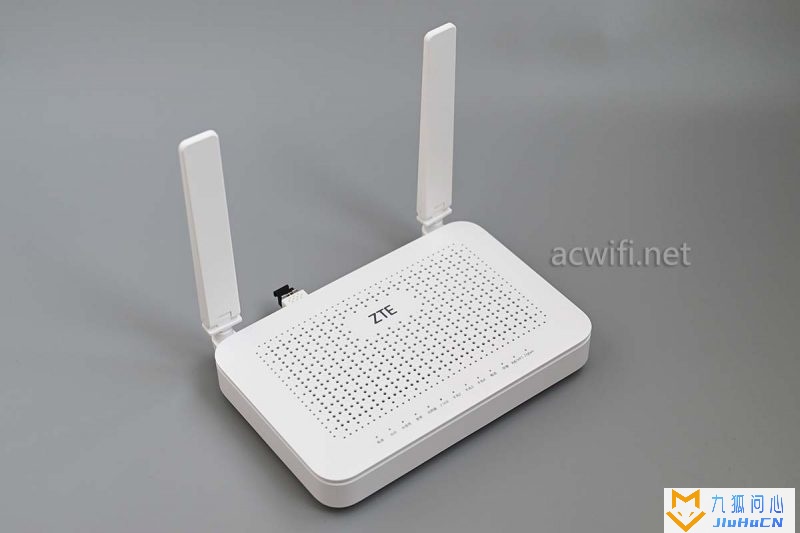

两根天线竖起来的样子：

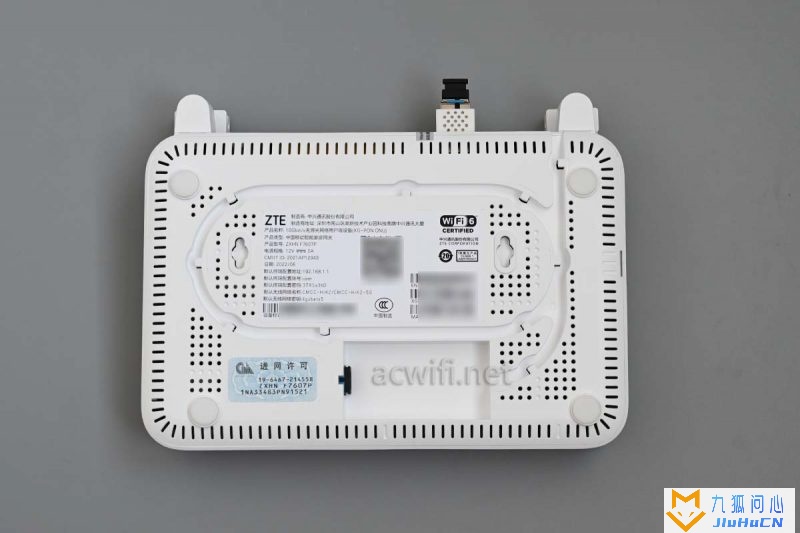

中兴F7607P光猫的底部：

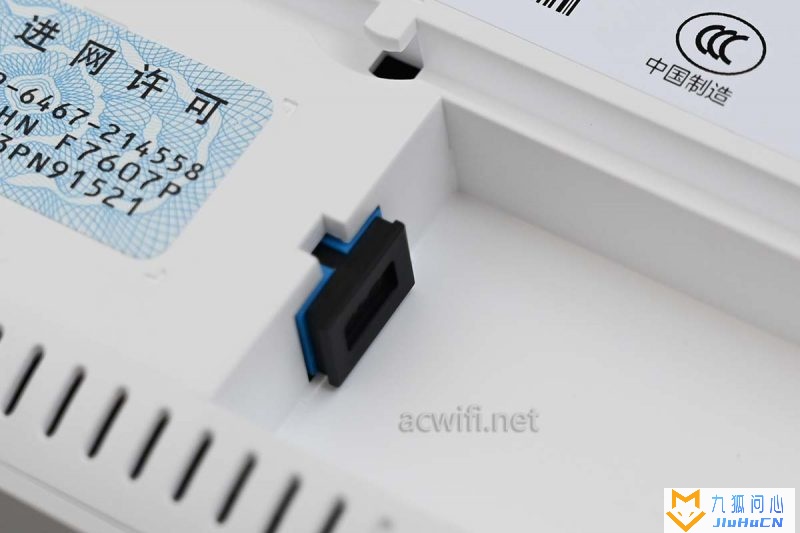

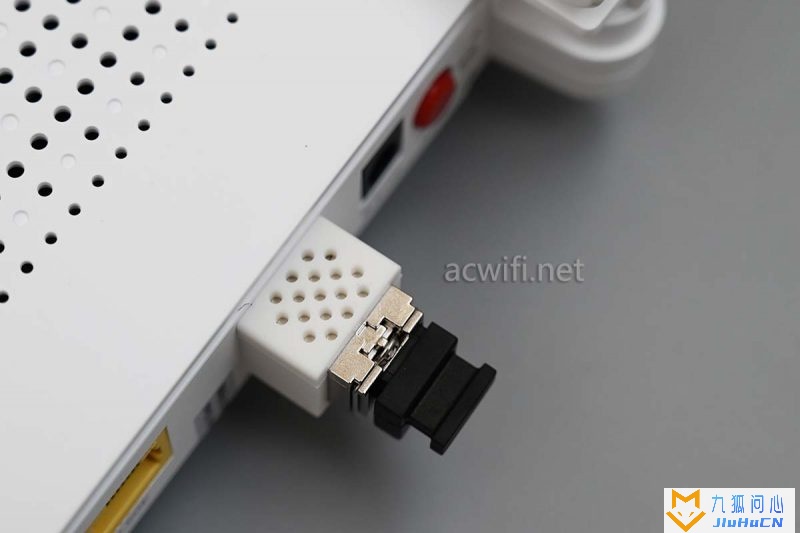

带宽光纤的接口（光纤耦合器）：

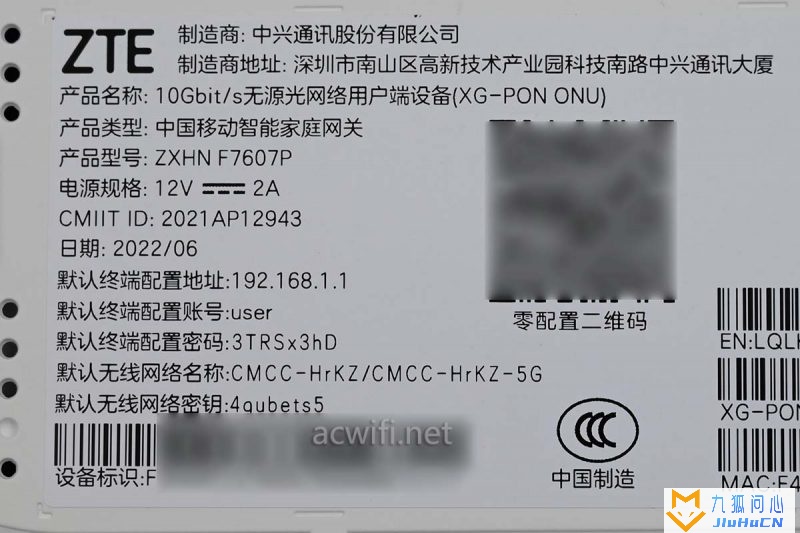

产品名称：10Gbit/s无源光网络用户端设备（XG-PON ONU）

产品型号：ZXHN F7607P

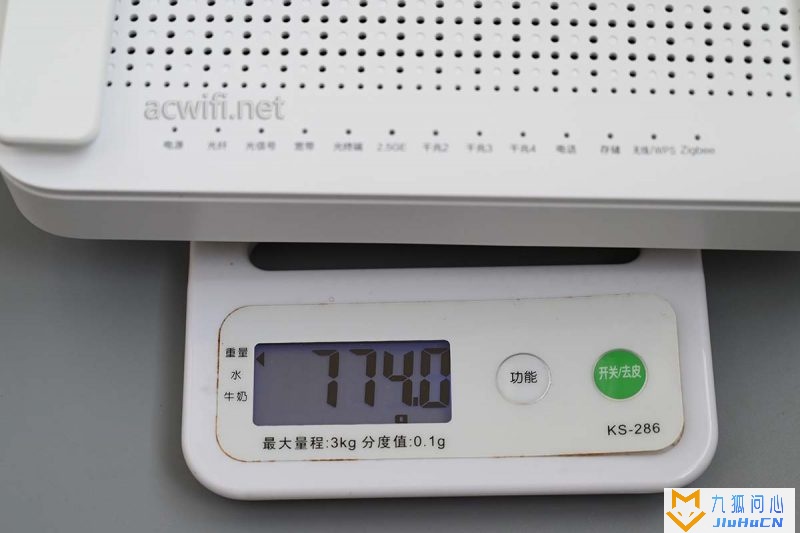

在开拆之前，先称一下重量，因为这台是我摸过最“重手”的光猫。足足有一斤半。

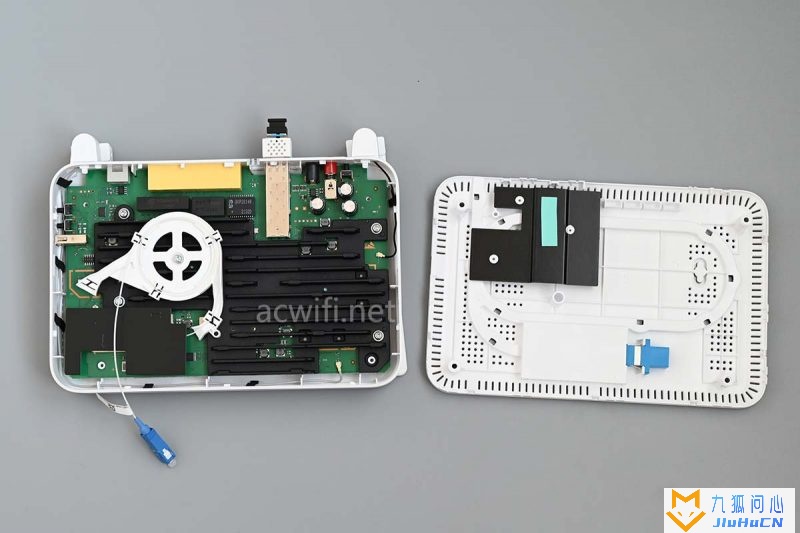

底部四个脚垫取下来后拧出里面的螺丝，分开外壳：（我把SC口从光纤耦合器拨了出来，不然扯着打不开外壳，并在陶瓷插芯上塞上防尘帽）

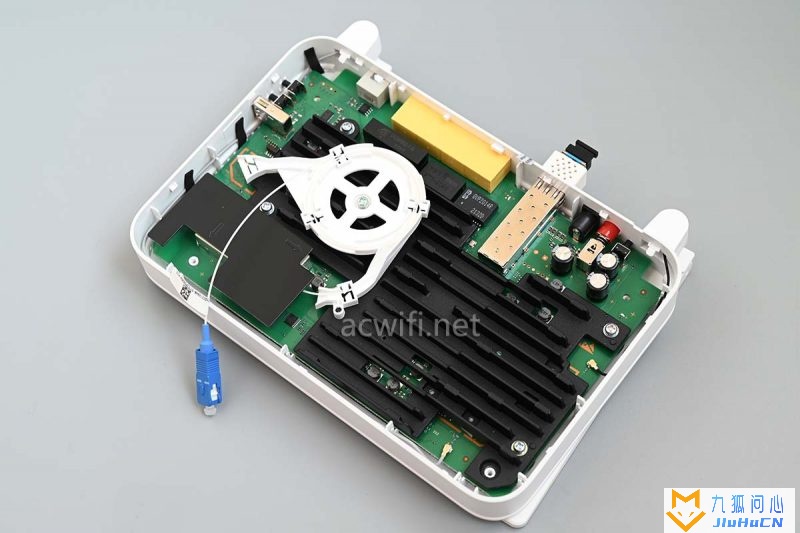

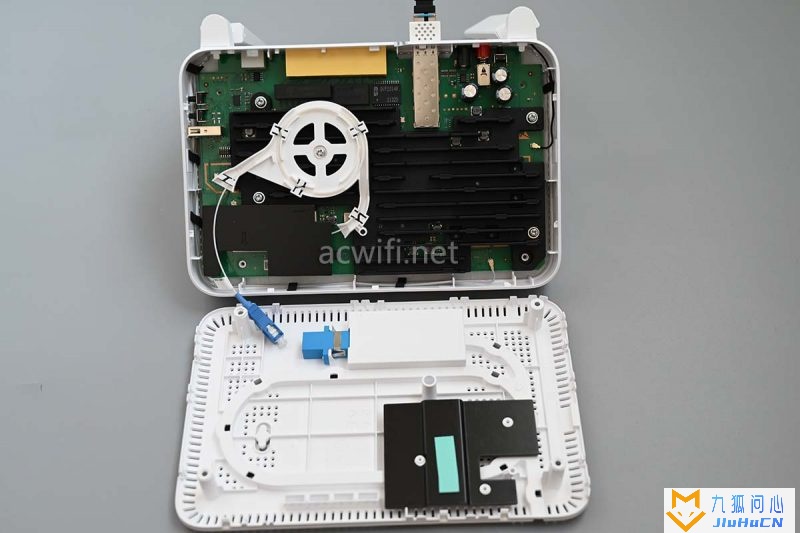

一大片黑色的散热器，

白色的光纤盘下方是一片独立的散热小板，覆盖在光纤电路屏蔽罩上：

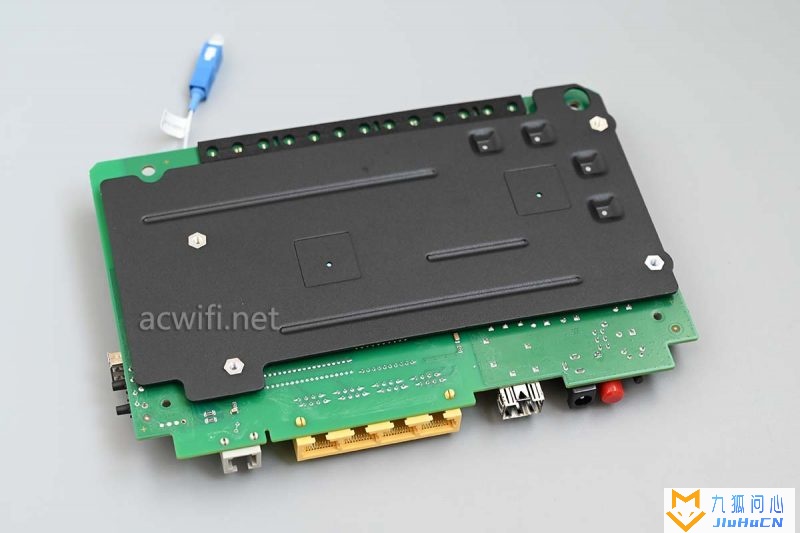

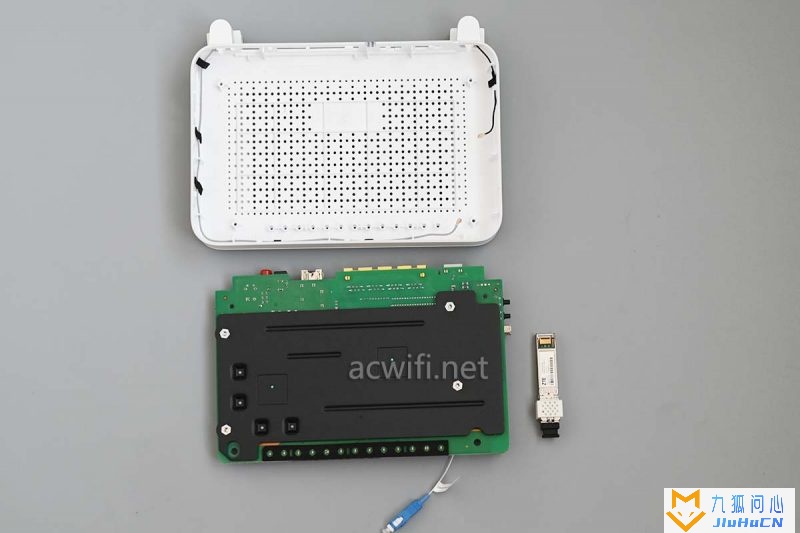

取出主板并翻过背面看：

中兴F7607P主板的底部也有一片大大的黑色的铝散热板，所以这台光猫有一斤半重。

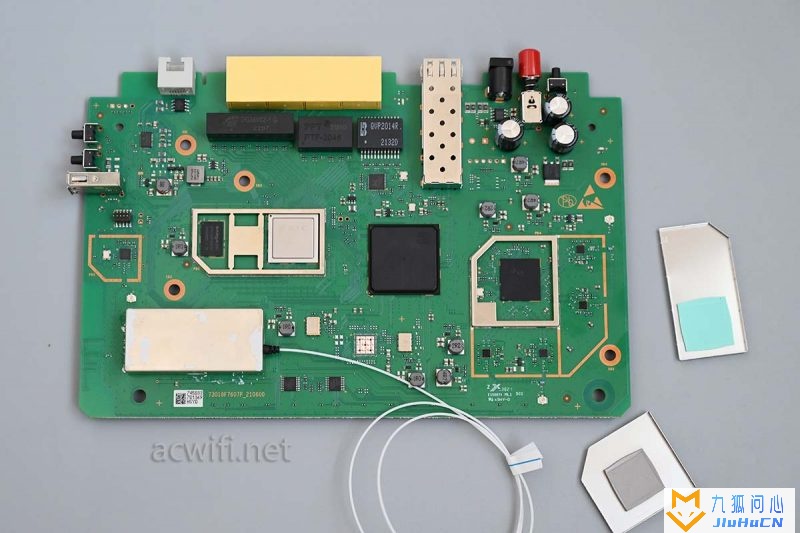

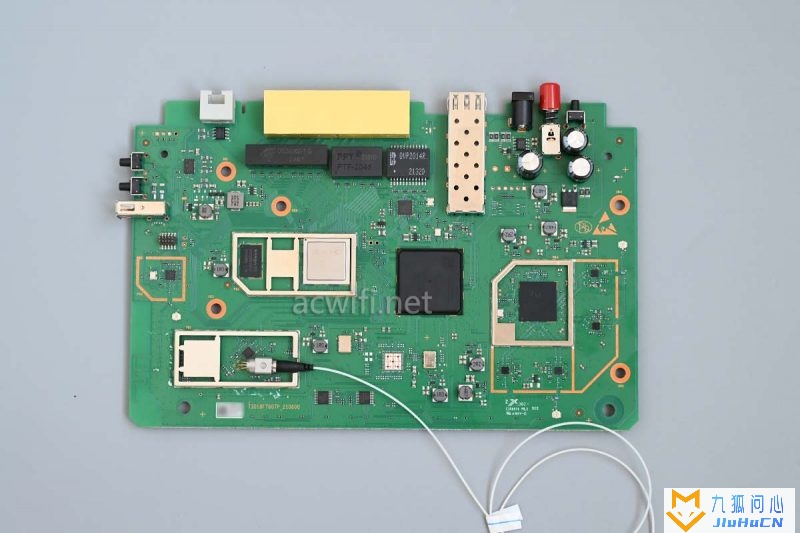

主板正面：

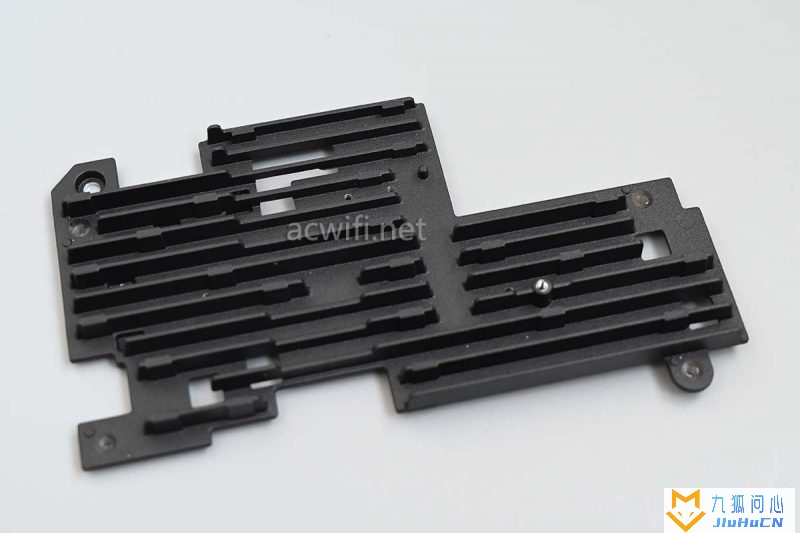

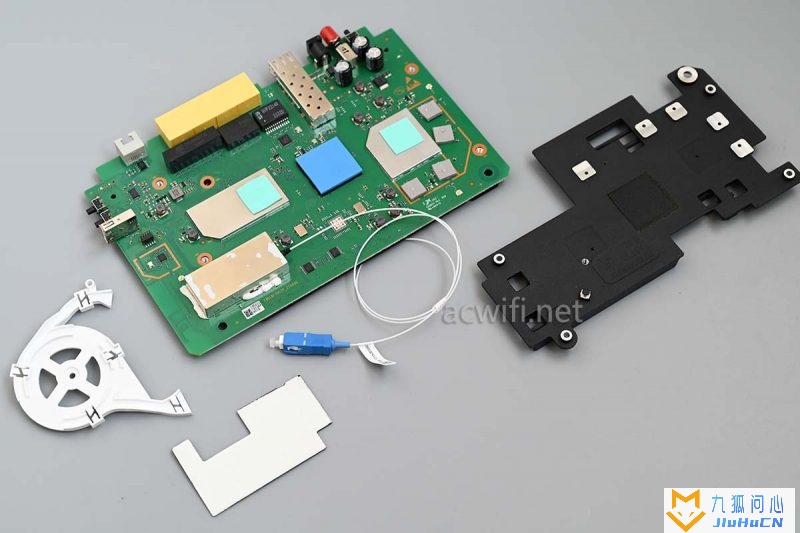

拆下光纤盘和散热器：

当你的光猫用了10年之后不能用了，不要把它扔了，拆下散热器吧，可以用来煎小片的菲力牛排，煎出来的纹路很漂亮的。但我还是喜欢用平板铁锅，可以最大化地发生梅拉德反应。

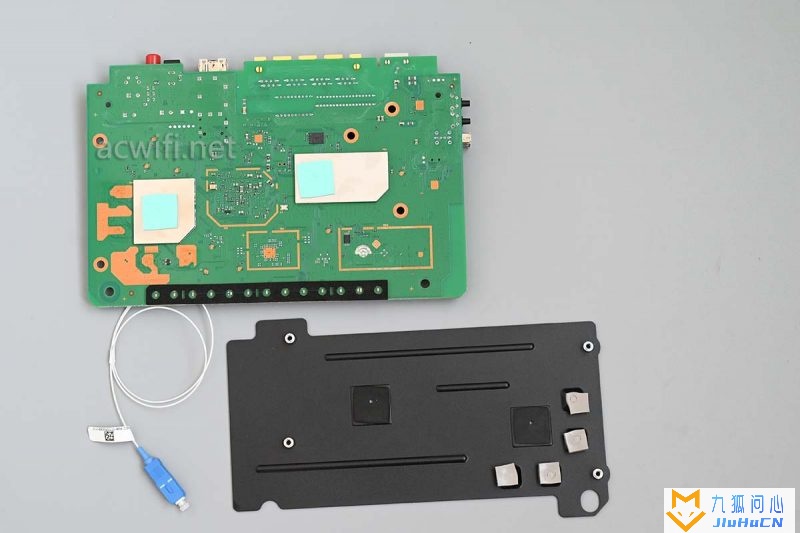

主板背面的散热也分开：

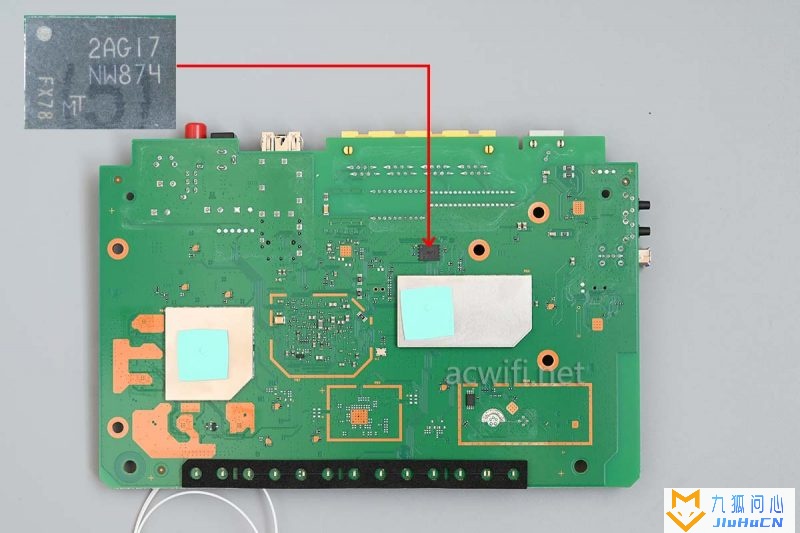

背面有一片镁光的闪存芯片，用这个丝印“NW874”可以查出具体型号是MT29F2G01ABAGDWB-IT:G， 256MB容量：

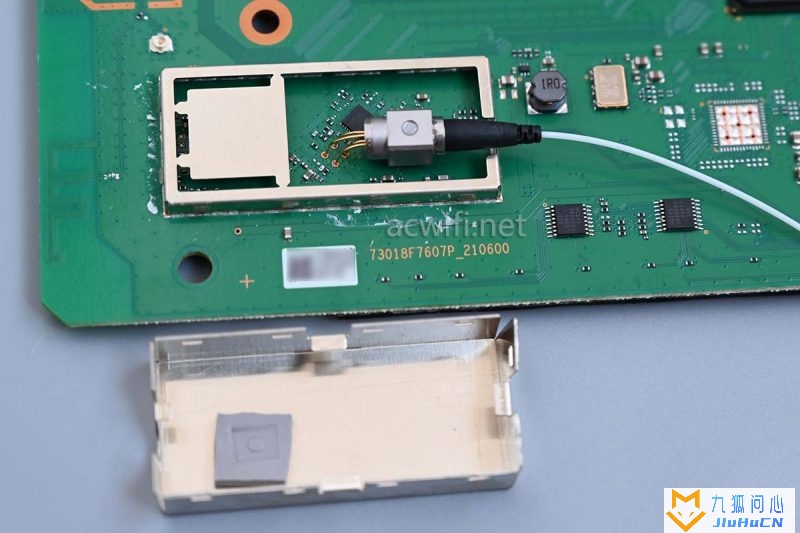

撬开两片屏蔽罩，里面有导热硅脂垫片，把芯片底部的热量传递至屏蔽罩，再传到散热板散热。

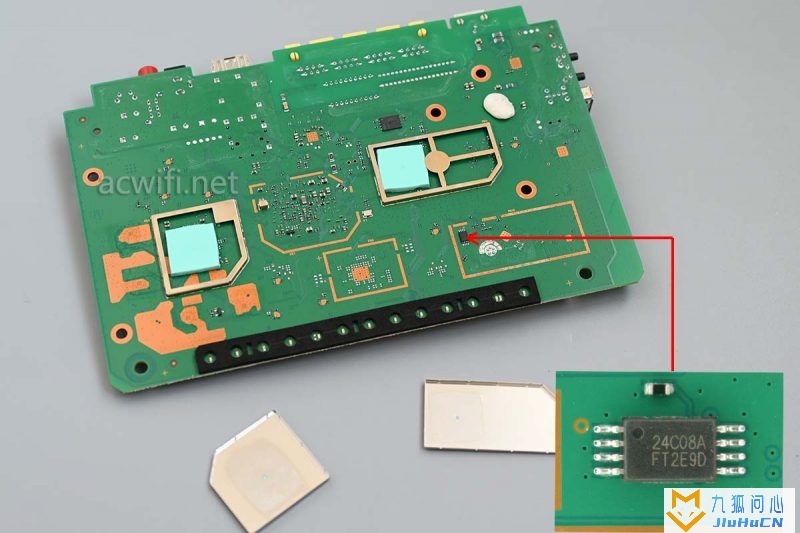

右下，光纤电路接口的附近有一颗细小的芯片”“24C08A”，像是寄存器（EEPROM）

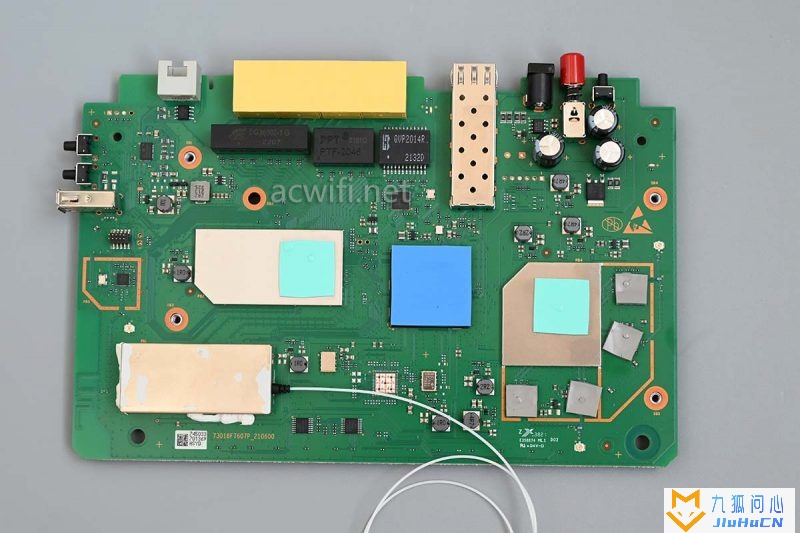

回到主板正面来：

开罩：

这个屏蔽罩太难撬开了：

好了，先看哪一颗芯片好呢：

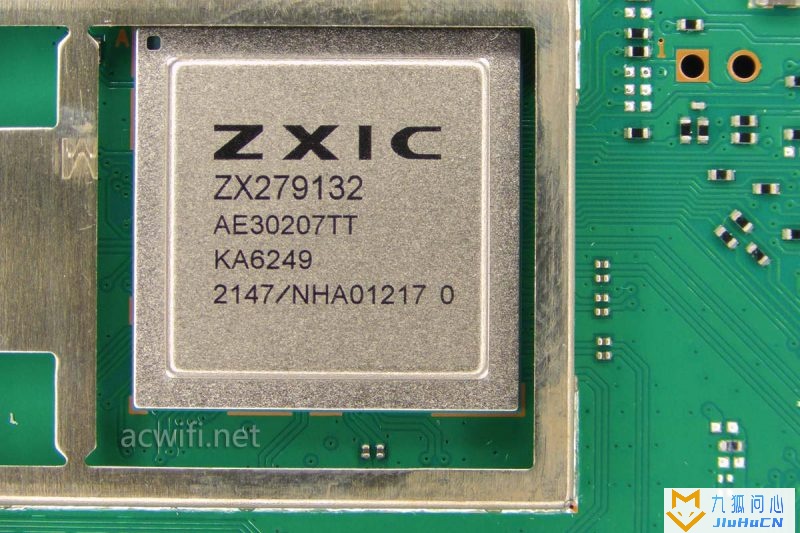

先看主控吧，中兴F7607P的SOC型号是中兴微电子的ZX279132，是否有点眼熟？？？ 它就在中兴AX5400 Pro这款Wi-Fi 6 无线路由器上使用了。

14nm制程，四核 1.1GHz，A53架构，64位。集成8核NP，集成4个千兆网口，可能集成2个10G/2.5G/1G MAC。

当时也测过了AX279132的小包转发率，在2.5G WAN口上，轻松跑满小包转发。

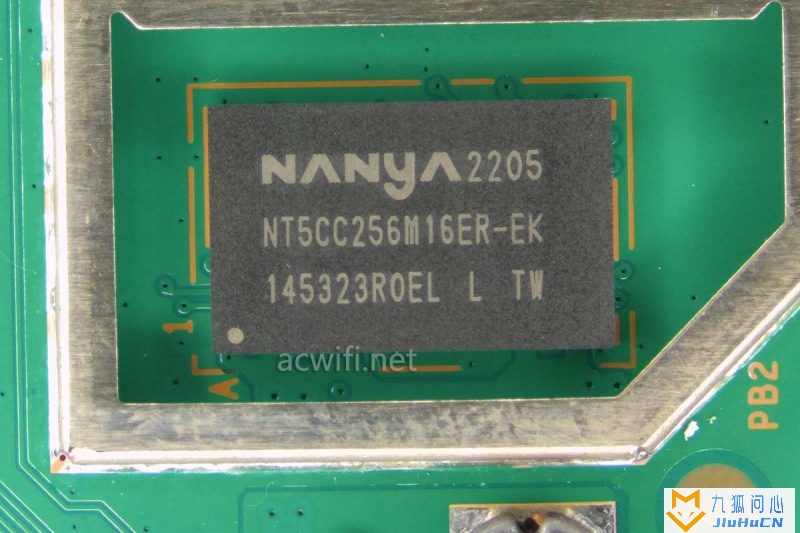

内存芯片型号是南亚的NT5CC256M16ER-EK，DDR3内存，容量512MB：

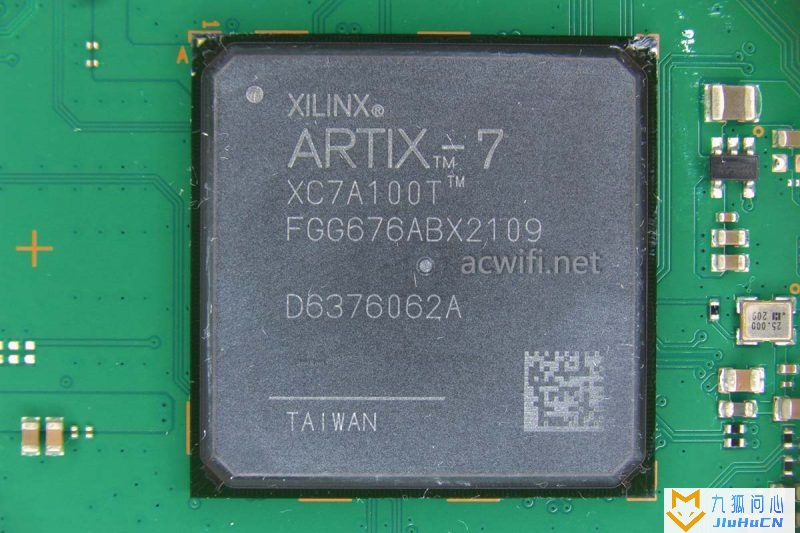

然后是全主板上面最大体积的芯片：赛灵思7A系列的一款676引脚的FPGA，型号可能是这样的：XC7A100T-2FGG676

这颗FPGA芯片，负责OMCI等光相关的协议管理、处理。在这里的角色是OLT（光路管理终端），通过GPON光模块连接其它ONU设备（用户终端）。大概是这个意思吧？

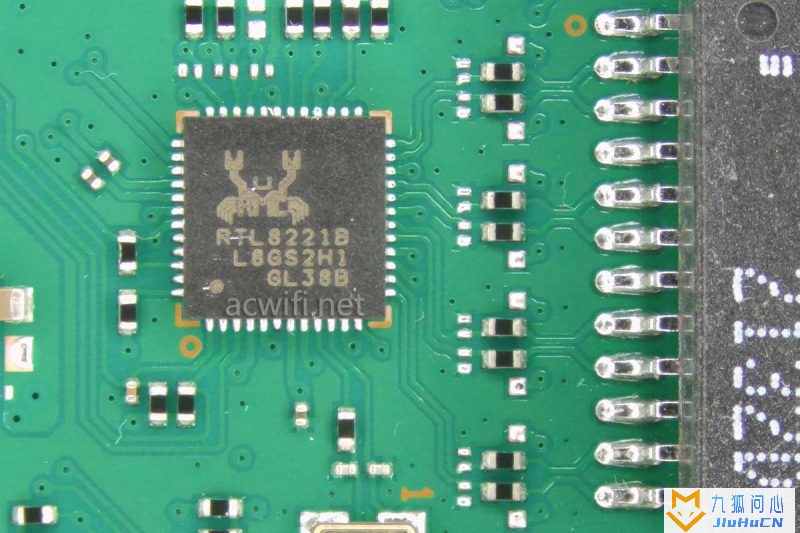

2.5G PHY芯片型号是RTL8221B：

想不到Wi-Fi 6 无线方案用的Intel芯片。怪不得功耗有些高了！

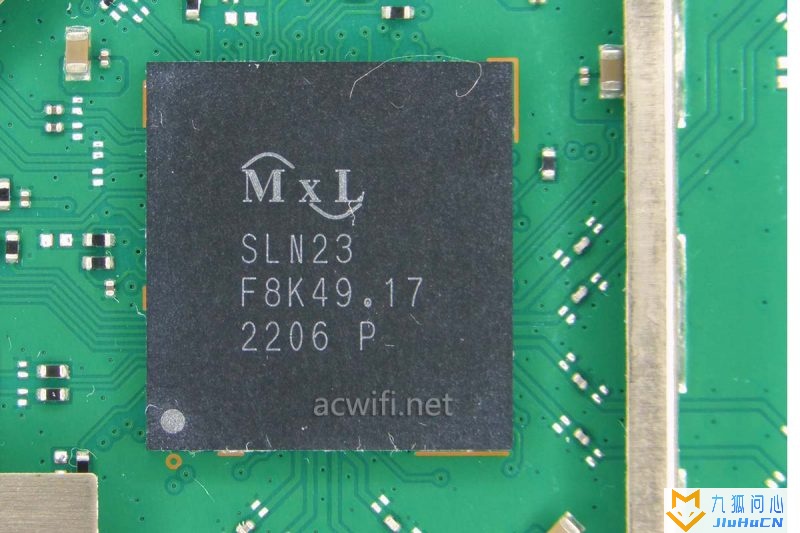

芯片上面丝印着“SLN23”，型号是WAV654，支持双频并发，2.4G 支持2x2MIMO ，最高速率574Mbps，5G支持2x2MIMO，最高速率2402Mbps。

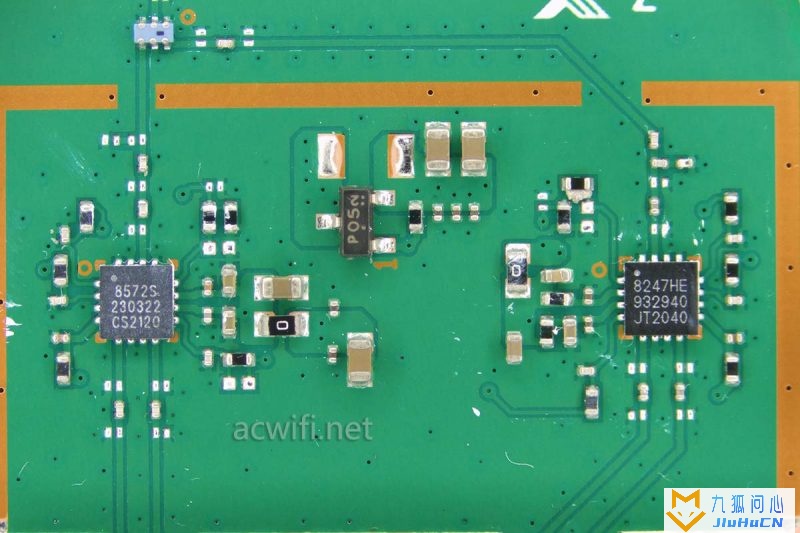

2.4G 和5G 都外置了独立的FEM芯片：

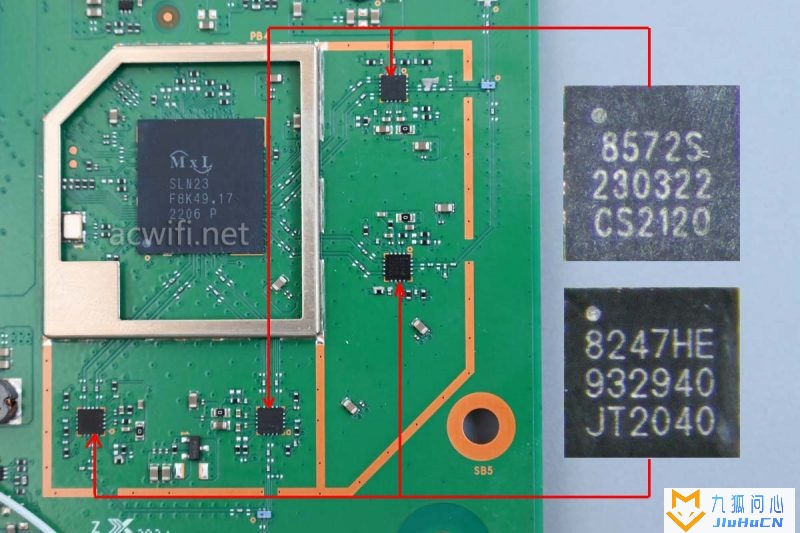

5G FEM芯片型号是KCT8572S，2.4G FEM型号是KCT8247HE。都是上海康希通信公司的产品。

2.4G和5G通过双工器合路连接到双频天线。

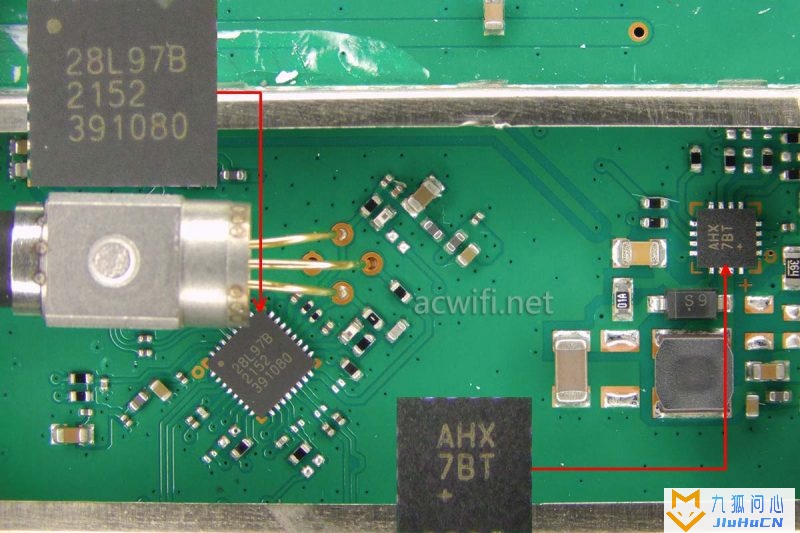

屏蔽罩内的光PHY芯片上丝印着“28L97B2152″，型号是GN28L97，支持10G下行2.5G上行。

”AHX 7BT“ 这颗估计是电源管理IC。

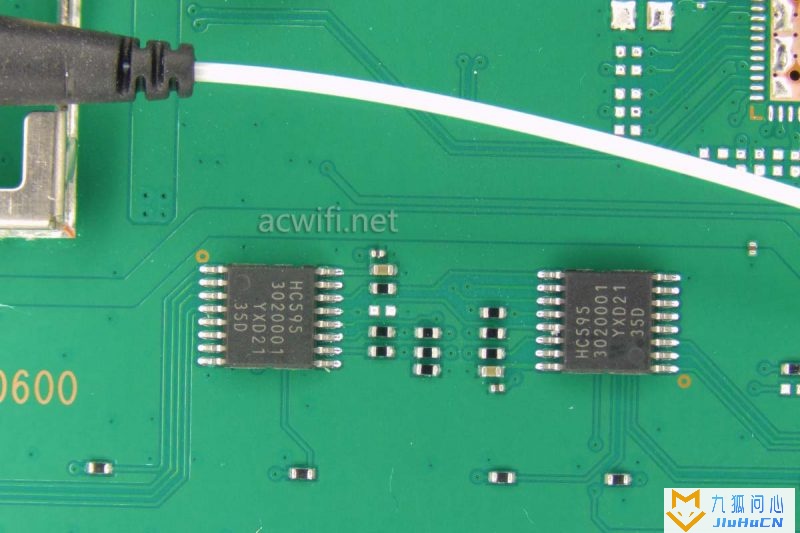

这两颗是控制LED指示灯的吧？

ghlt

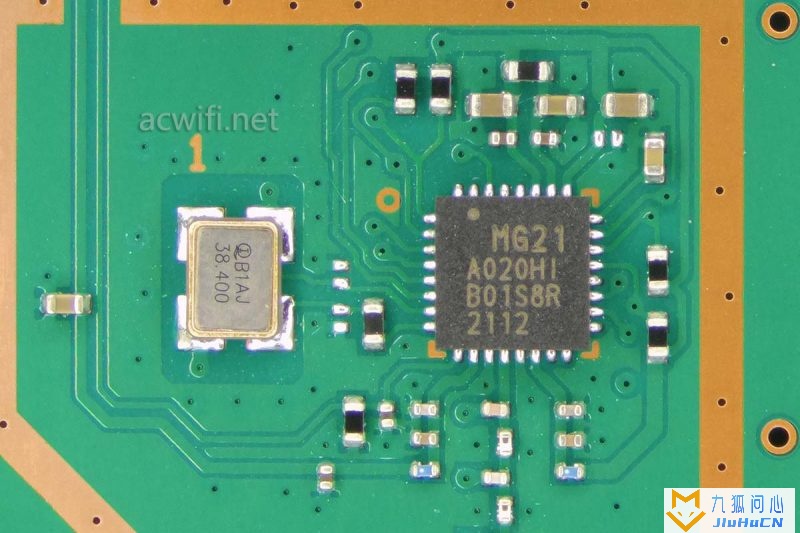

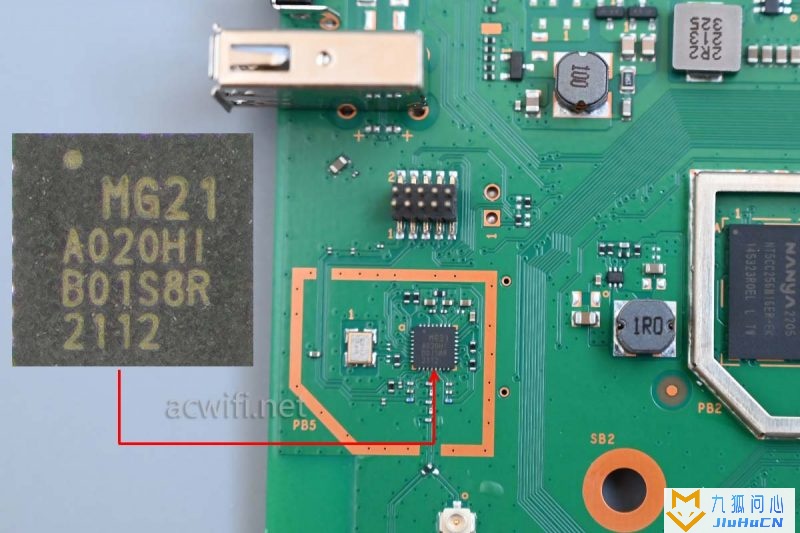

下图丝印着”MG21“的型号是EFR32MG21，多协议无线SoC，支持ZigBee 3.0，支持蓝牙5.0。

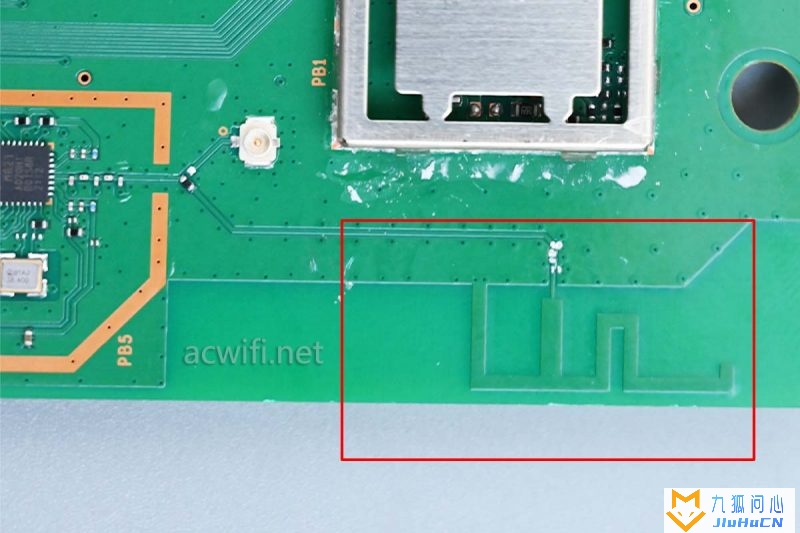

天线就印刷在主板上：

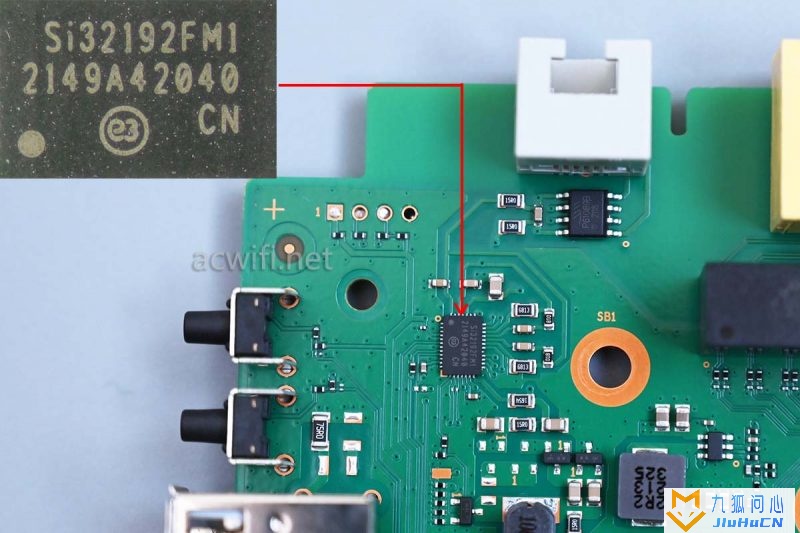

Si32192是VoIP语音芯片：

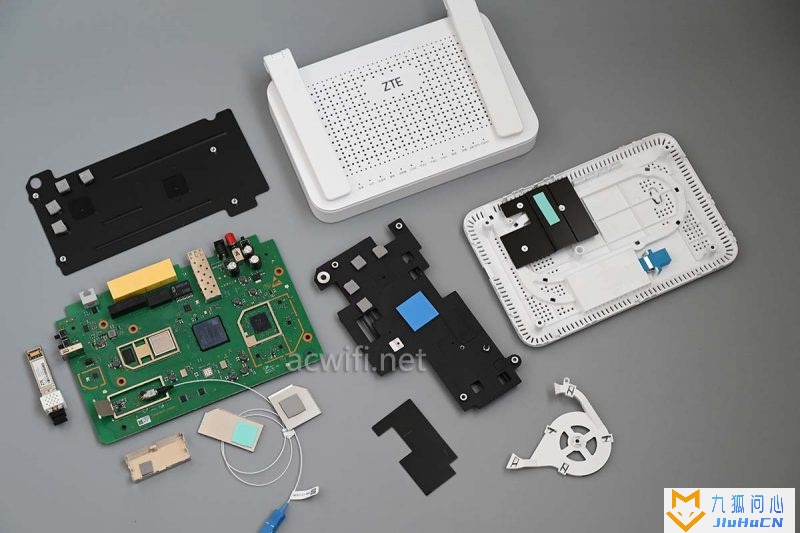

其它没啥看了，这台中兴F7607P光猫拆机完。

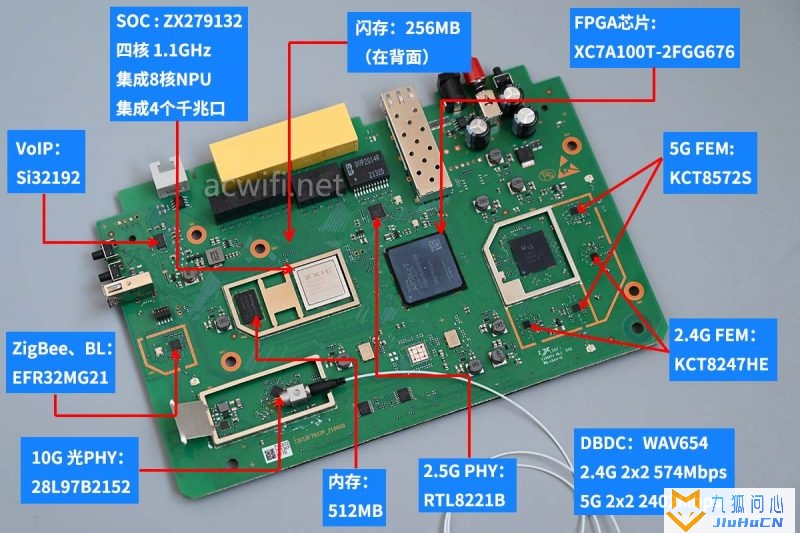

中兴F7607P所有芯片型号汇总图如下：

光猫就不在D点测速了吧。

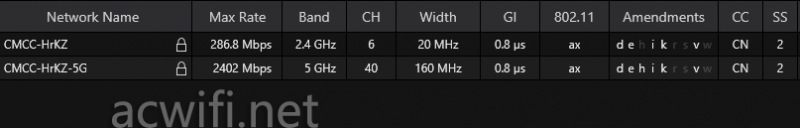

默认就支持k和v，只是无线名称的前缀去不了CMCC：

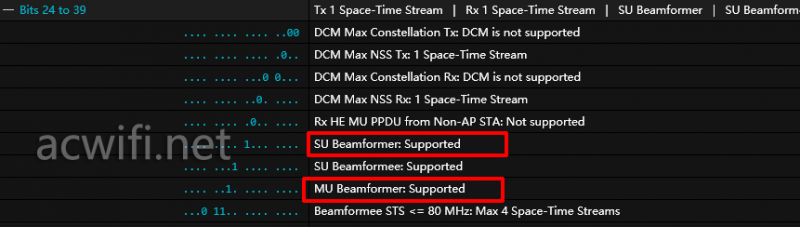

支持MU-MIMO和波束成形：

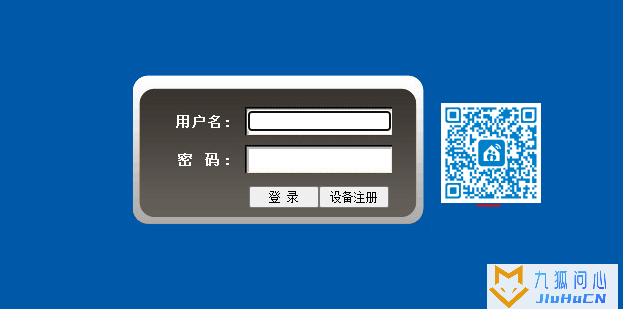

光猫的登录界面：

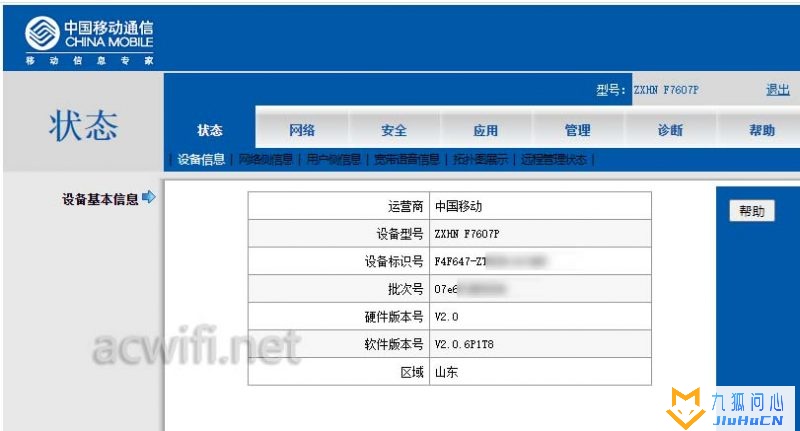

用超级用户和密码（CMCCAdmin，aDm8H%MdA）登录进去看看，是中国移动的界面：

我的宽带是10G EPON线路，这台XGPON我不能接宽带来测试。

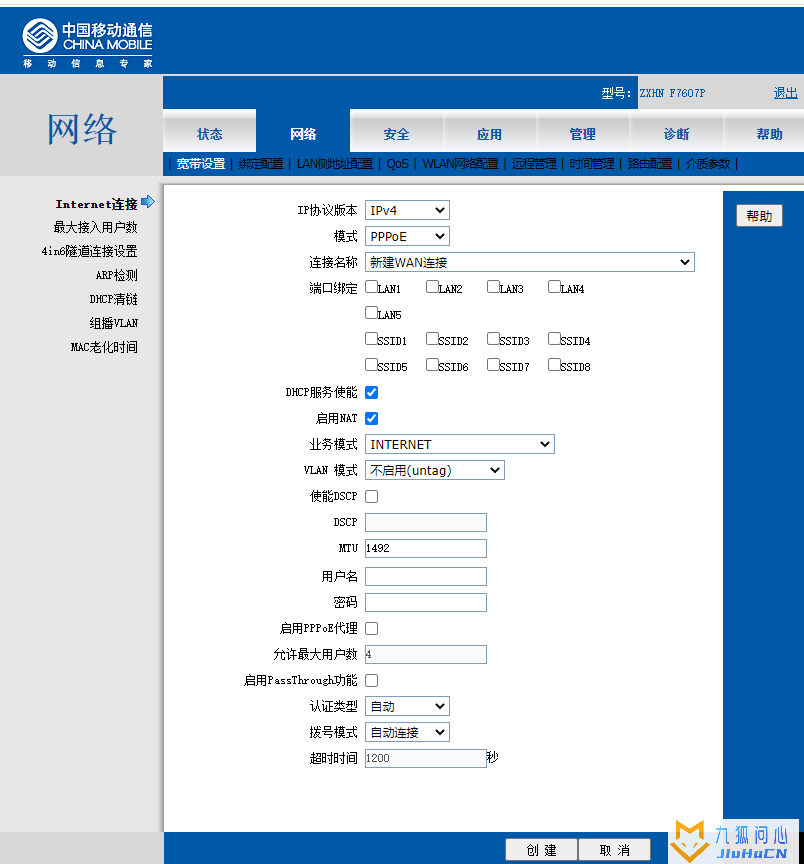

上网设置：

好了。有需求就上吧。如果商家炒高价就等一下吧！

我觉得中兴F7607P和F4607P的硬件芯片是一样的！

待机功率11W左右，我摸机身上的温度差异，左边比右边温度高。左边是无线芯片和那那颗赛灵思的上方，Intel的无线芯片发热是真的大。我尝试在系统里关闭无线Wi-Fi，希望待机功率能降一点，但没有变化。

我希望出个纯有线光猫的版本。可这样的产品，运营商并不会乐见！

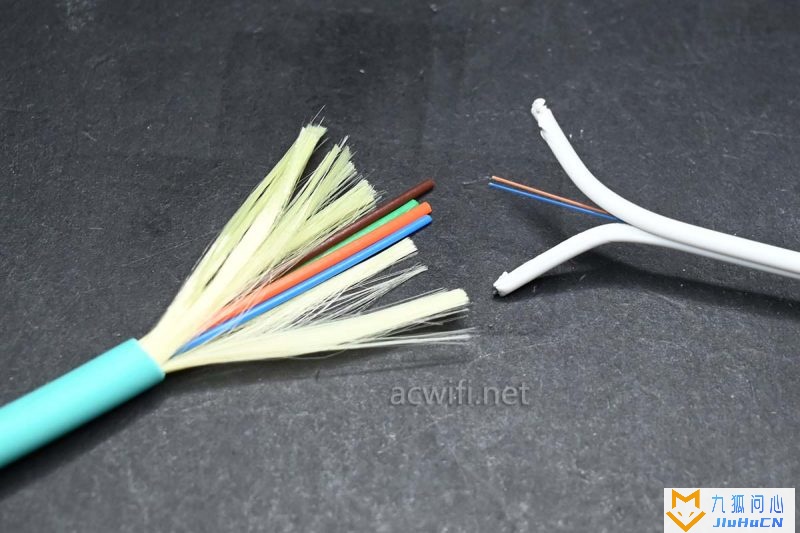

问下大家，你们用光纤室内布线组网，喜欢用多模还是用单模？（非FTTR组网）
